肖特基二極管是以其發明人肖特基博士（Schottky）命名的，
完整的叫法是：肖特基整流二極管（Schottky RecTIfier Diode 縮寫成SR），也有人叫做：肖特基勢壘二極管（Schottky Barrier Diode 縮寫成SBD）的簡稱。 肖特基：Schottky 整流：RecTIfier SR：即為肖特基整流二極管
Schottky RecTIfier Diode：肖特基整二極管，簡稱：SR，比如：SR107，SR10100CT.。。。。。 肖特基：Schottky 勢壘：Barrier
SB：即為肖特基勢壘二極管 肖特基二極管也稱肖特基勢壘二極管（簡稱SBD），國內廠家也有叫做“SB1045CT、SR10100、SL.。。。、BL.。。。 Schottky Barrier Diode：肖特基勢壘二極管，簡稱：SB，比如：SB107，SB1045CT.。。。。。
Schottky Barrier Diode：也有簡寫為：SBD來命名產品型號前綴的。但SBD不是利用P型半導體與N型半 導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬-半導體結原理制作的。 因此，SBD也稱為金屬-半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。
關于肖特基MBR系列
為什么國際通用常見的肖特基二極管都以“MBR”字頭命名？
因為最早是世界著名半導體公司－摩托羅拉半導體命名的產品型號 M：是以最早MOTOROLA的命名，取M
B：Bridge 橋；Barrier：勢壘
R：RecTIfier，整流器 “MBR”意為整流器件
SCHOTTKY：肖特基 SCHOTTKY RECTIFIER DIODES：肖特基整流二極管。
例如：MBR10200CT
M：MOTOROLA 縮寫M
B：Barrier1 縮寫B(tài)
R：Rectifier 縮寫R
10：電流10A
200：電壓200V
C：表示TO-220AB封裝，常指半塑封。
T：表示管裝
MBR1045CT，其中的“C”：表示TO-220封裝；MBR6045PT，其中的“P”：表示TO-3P封裝 元件的封裝形式也在型號的前綴第四位字母中體現，例如：
MBRD10100CT：第四位的D，表示貼片DPAK封裝
MBRB10100CT：第四位的B，表示貼片D PAK封裝
MBRF10100CT：第四位的F，表示TO-220全塑封
TO-252，也就是貼片DPAK封裝；TO-263，也就是貼片D 2 PAK封裝；任何型號的命名都有它的規律性可循。例如：MBR20100CT，型號中就20100是阿拉伯數字，20100中，20是電流，100是電壓。以此類推。
MBR、SR、SL、SB、STB、STP都是常見的半導體公司對肖特基產品的型號命名。各廠家命名有不同。
備注：美國摩托羅拉半導體公司，是世界上最早的半導體生產商。早期的半導體元件很多都是以該公司的產品命名而得到全 球公認、通用。摩托羅拉公司后來將半導體器件分離出來，分為：
成品電器（比如手機、通信終端設備、小家電等）； 電子元件部分是今天的ON（安森美半導體），生產功率器件； Freescale（飛思卡爾半導體）生產IC集成電路；
1、肖特基它是一種低功耗、超高速半導體器件，廣泛應用于開關電源、變頻器、驅動器等電 路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作 整流二極管、小信號檢波二極管使用。
2、肖特基二極管的結構 肖特基二極管在結構原理上與PN結二極管有很大區別，它的內部是 由陽極金屬（用鉬或鋁等材料制成的阻擋層）、二氧化硅（SiO2）電場消除材料、N外延層（砷材 料）、N型硅基片、N陰極層及陰極金屬等構成。
在N型基片和陽極金屬之間形成肖特基勢壘。
當在肖特基勢壘兩端加上正向偏壓（陽極金屬接電源正極，N型基片接電源負極）時，肖特基 勢壘層變窄，其內阻變?。环粗?，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其 內阻變大。
肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式。 采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管 使用。它有單管式和對管（雙二極管）式兩種封裝形式。
肖特基對管又有：
共陰（兩管的負極相連）、共陽（兩管的正極相連）和 串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。
采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式，有A～19種管腳 引出方式。
3、常用的肖特基二極管

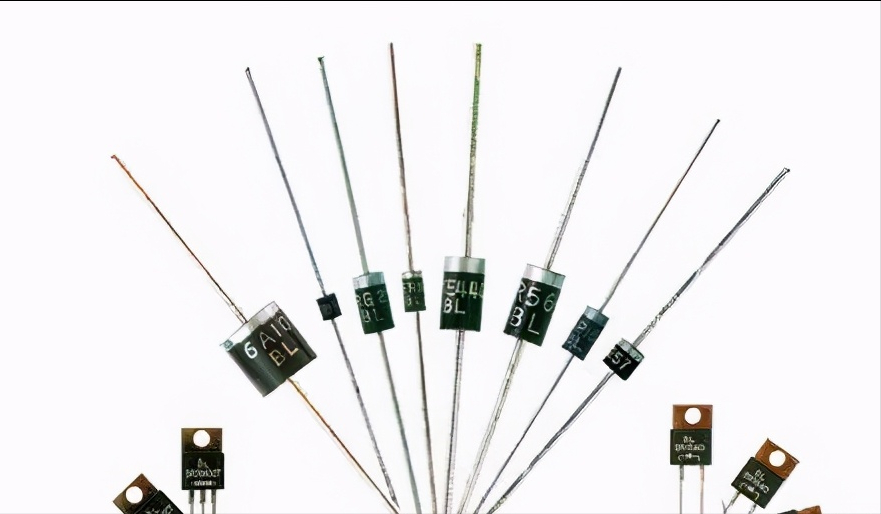

常用的有引線式肖特基二極管，1N5817、1N5819、MBR1045、MBR20200等型號。也就是 常說的插件封裝。
常用表面貼封裝肖特基二極管。貼片肖特基二極管為何命名為“SS”？
SCHOTTKY：取第一個字母“S”，
SMD：Surface Mounted Devices的縮寫，意為：表面貼裝器件，取第一個字母“S”， 上面兩個詞組各取第一個字母、即為SS，
如：SS12、SS14、SS16、SS18.。。。也就是常說貼片封裝。
電流最小的肖特基是BAT42（0.2A）；BAT54、BAT54A、BAT54C（0.3A）；
電流最大的肖特基是440A，如：440CMQ030、444CNQ045；超過440A的必定是模塊。
肖特基的最高電壓是200V，也就是說，肖特基的極限電壓是200V。超過200V電壓的也必定 是模塊。
電流越大，電壓越低。與可控硅元件不一樣。電流與電壓成反比（模塊除外）。 10A、20A、30A規格的有做到200V電壓。除此外，都沒有200V電壓規格。
